PCBRepair Tool下载 v2.0.0.10 绿色版

中文版PCB修复工具是专门为华硕主板推出的点阵位图查看软件。其主要功能是帮助用户打开FZ格式的维修点位图，从而方便用户维修主板。中文版的PCBRepair工具操作简单。需要的话请下载。

PCBRepair工具中文版功能

要查看PCB电路图，请将FZ格式的点位图文件放入fab文件夹，然后运行软件并单击打开。

PCBRepair工具教程中文版

先下载PCBRepairTool，然后解压。有两个文件夹，PCBRepairTool和PCBRepairTool _ FIX time.rar，然后解压PCBRepairTool _ FIX time.rar会看到time.exe修复。

这是PCBRepairTool软件的一个时间固定工具。双击修复time.exe运行软件自动修复它在2011年10月。

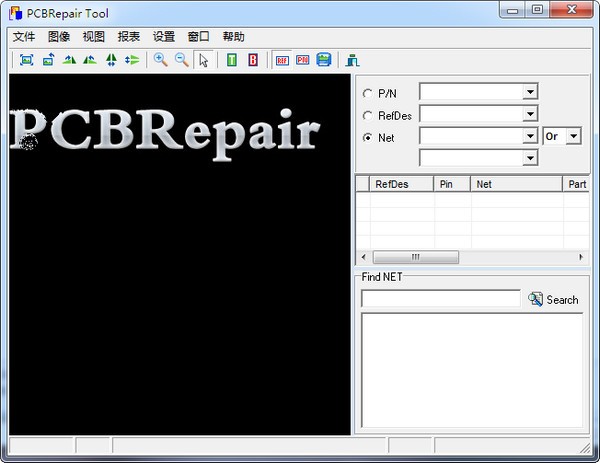

双击PCBREPAIRTool \ PCB \ pcbrepairtool.exe运行，出现如下界面。让我们点击确定。

再次双击PCBRepairTool.exe，软件将正常运行。

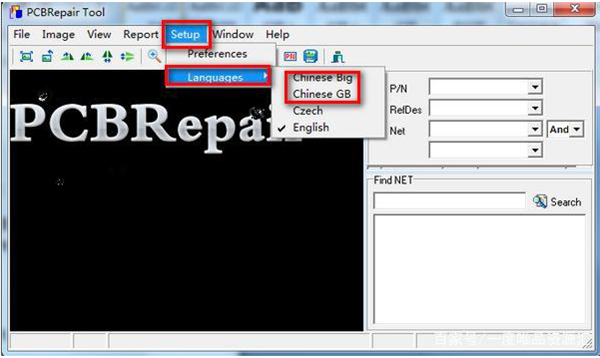

如果界面是英文的，我们可以点击【设置】-【语言】进行选择。简体中文【中文GB】和繁体中文【中文大】如图:

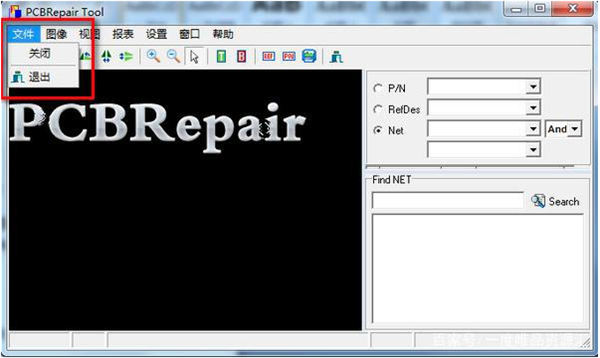

虽然软件是打开的，但是我们还是看不到一些位图，因为[文件]位置只有[关闭]和[退出]。

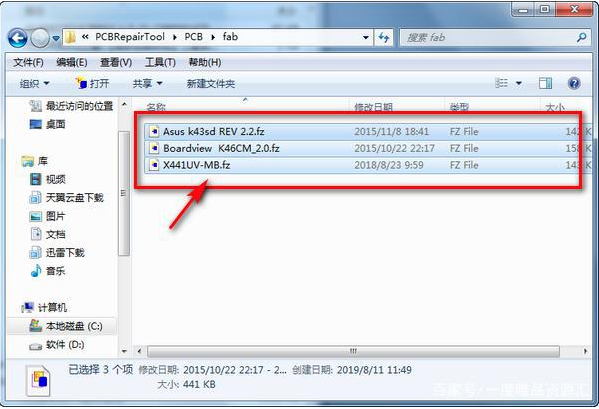

我们先找到刚刚解压的PCBREPAITOOL的文件目录，找到fab文件夹，即\ PCBREPAITOOL \ PCBAB，然后在这里复制我们要打开的FZ格式维护点位图，如图:

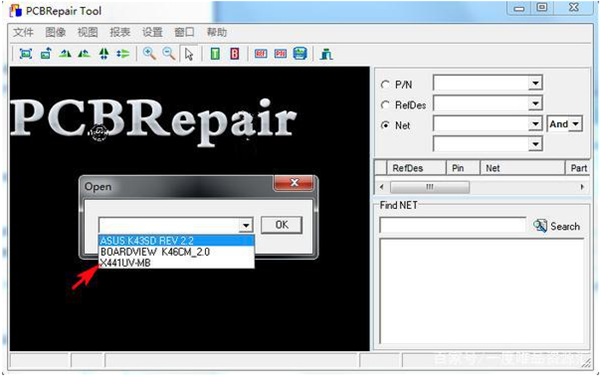

现在，我们点击PCBRepairTool的图标，软件就会显示在桌面上。此时，我们按住Ctrl+F10，会出现一个新的绘图，如图所示。点击右边的倒三角，从下拉菜单中选择我们要打开的FZ格式图纸，比如华硕K43SD REV 2.2，然后点击【确定】

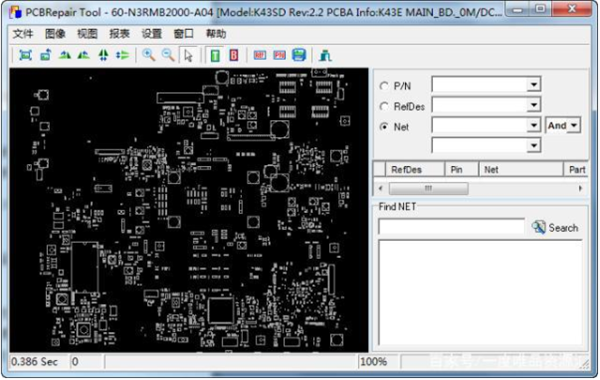

至此，我们已经打开了华硕K43SD REV 2.2的点位图，所以如果想打开fz格式的维护点位图，可以继续按照这个方法。
